主要用途：

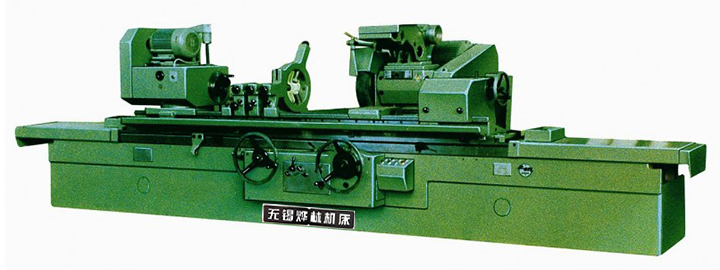

本机床适用于磨削IT6—1T7级精度的圆柱形或圆锥形回转体工件的圆或内孔，适用于单件小批生产的场合。
本系列机床有1500、2000、3000mm三种不同长度的顶尖距，供用户选用。

结构特征：
a、机床工作台的纵向移动可由液压无级变速传动，也可用手轮传动。砂轮架横向进给可由液压作微量白动周期进给和快速进退，也可用手轮实现粗、细两种进给。
b、工件、砂轮、油泵和冷却泵分别以单独的电机驱动。

主要技术规格及参数：

主要规格：

最大磨削直径×最大磨削长度

φ500×1500、φ500×2000、φ500×3000mm

加工范围：

中心高	270mm
顶尖距	1500mm、2000mm、3000mm
可磨外圆直径 用中心架	最小φ25mm当砂轮较大直径时、最大φ200mm
不用中心架	最小φ25mm当砂轮较大直径时、最大φ500mm
可磨内圆直径	最小φ30mm、最大φ200mm
用尾架上修整时最大磨削长度	1250mm、1750mm、2750mm
内圆最大磨削长度 （当内圆砂轮直径大于100mm时）	320mm
工件最大重量	1000Kg

砂轮架：

体座最大回转角度	顺时针30°，逆时针：0°
丝杆上最大移动量	250mm
快速进退量	100mm
主轴转速	高速1330r/min、低速665r/min
砂轮线速度	35m/s
进给手轮一转移动量	粗4mm
	细0.5mm
进给手轮一格移动量	粗0.02mm
	细0.0025mm
最小周期进给量	粗0.02mm；细0.0025mm
砂轮直径	最小400mm
	最大500mm
砂轮架自动周期进给	有
砂轮架自动切入进给	无
砂轮修整自动补偿	无

内圆磨具：

砂轮尺寸（mm）	砂轮线速度（m/s）	主轴转速（r/min）
φ30×25×φ10	15.7	10000
φ40×25×φ13	20.9	10000
φ50×25×φ13	26.2	10000
φ70×25×φ20	22.0	6000
φ90×25×φ20	28.3	6000
φ110×40×φ32	24.2	4200
φ125×50×φ32	27.5	4200
φ150×32×φ32	23.6	3000
φ175×32×φ32	27.5	3000

机床外形尺寸和净整：

长×宽×高（mm）	5320（6090、10240）×2680×1560
净重（Kg）	8600、9900、11350

机床装箱尺寸和毛重：

长×宽×高（mm）	5150（5920、8200）×2750×2200
毛重（Kg）	11200、13000、17350
